一、概述

　　力安科技基于自主研制的系列智能電力儀表，依托安易云，及時推出了LPS200電能云管理系統，在對供配電系統運行參數、電能數據、開關狀態實時監測，對電能按照明插座用電、動力用電、空調用電、特殊用電進行分項計量的基礎上，為企事業單位用戶提供電能監控與管理服務云端化整體解決方案。

二、系統結構

系統依托安易云，由管理層(站控層)、通信層(中間層)、間隔層(現場監控層)組成。還可無縫接入其他能源儀表等智能終端，可構建一體化的能效云管理系統。根據工程項目實際及用戶需求，系統可采用兩種典型結構模式：

(1)、不設獨立的監控主機，各配電室經獨立的云網關設備，直接連接安易云提供云端管理服務，即安易云+云網關+電力監控儀表模式;

(2)、基于傳統模式，監控室配置獨立監控云主機等設備，提供現場級電能監測及云端管理服務，即安易云+云主機+電力監控儀表模式;

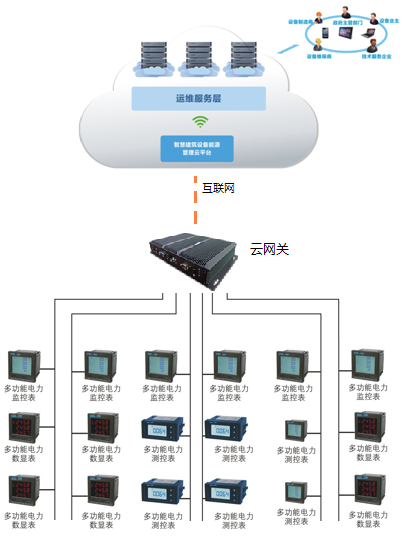

模式一：安易云+云網關+電力監控儀表

電能云管理系統-系統結構圖1

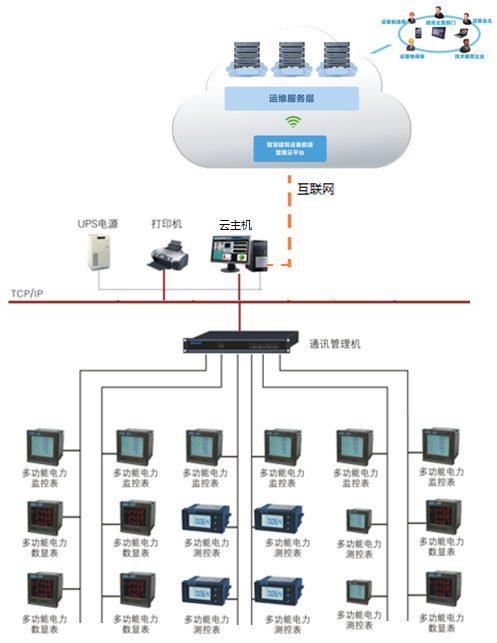

　　模式二：安易云+云主機+電力監控儀表

電能云管理系統-系統結構圖2

三、系統特點

　　1)開放性

　　系統通信端口與協議層完全開發，可無縫集成不同廠家的智能電力儀表與其他智能設備，比如可與建筑內水氣熱等能量智能儀表相連接，實現一體化能效監測管理。

　　2)擴展性

　　可根據用戶的需求，系統可進行智能設備及功能服務的靈活增配。

　　3)、方便性：

　　根據項目規模及用戶需求，系統可無需設立獨立監控室，只需通過手機等智能終端即可實現移動值班室，無距離監控管理電能使用狀況;

　　4)、靈活性

　　系統滿足用戶供配電設備的后續在線擴容;也可滿足用戶對軟件功能需求的后續個性定制;

四、系統功能

1）實時監控

系統實時顯示整個配電系統的結構圖，并能動態刷新各個監測點的實時電力運行參數及設備運行狀態，系統軟件具備遠程控制功能，監控畫面支持靈活組態及控制操作。

2）數據采集

可采集和處理電力系統常用的各種遙測量、遙信量、脈沖量等。如：遙測量：電壓、電流、有功、無功等；遙信量：開關狀態、刀閘位置、保護動作信號、事故跳閘總 信號、預告信號等；脈沖量：電度量、周波、時間量、設備參數、保護定值等；非電量：溫度、壓力、濕度、火災報警、防盜報警等。

3）電能計量

系統可根據不同要求及類型進行電能計量和統計，為電能監測、能耗監測及能耗分析等提供依據。按照國家對電能計量的相關要求，本系統對耗電量進行分項計量，包括：

    A、照明插座用電：為建筑物主要功能區域的照明、插座等室內設備用電。主要包括建筑物內的照明和插座用電、應急照明用電、室外景觀照明用電等。

    B、空調用電：主要包括冷熱站用電、空調末端用電。

    C、動力用電：主要包括電梯用電、水泵用電、通風機用電等。

    D、特殊用電：主要包括信息中心、洗衣房、廚房餐廳、游泳池、健身房或者其他特殊用電。

4）電能質量監測

系統通過對電力參數及電能數據的實時監測與統計分析，對電能質量做出評價，分析出電流/電壓不平衡度、諧波狀態、電壓合格率、平率異常、電流超限等電能質量問題。

5）能耗分析

系統可根據電能數據，進行統計分析，計算出各種用電設備的電能消耗及費用的分布，使用戶清晰了解整個電力網絡的能耗狀況。

6）云端監控

基于手機、電腦等移動終端實現設備的遠程監控。

五、系統應用領域

該系統廣泛適用于醫院、商場、辦公群樓、市政建設、學校、住宅小區等建筑，以及冶金、電力、石油、化工、建材、礦山等工礦企業新建或改擴建項目，實現供配電系統的智能電力監控與電能管理。
